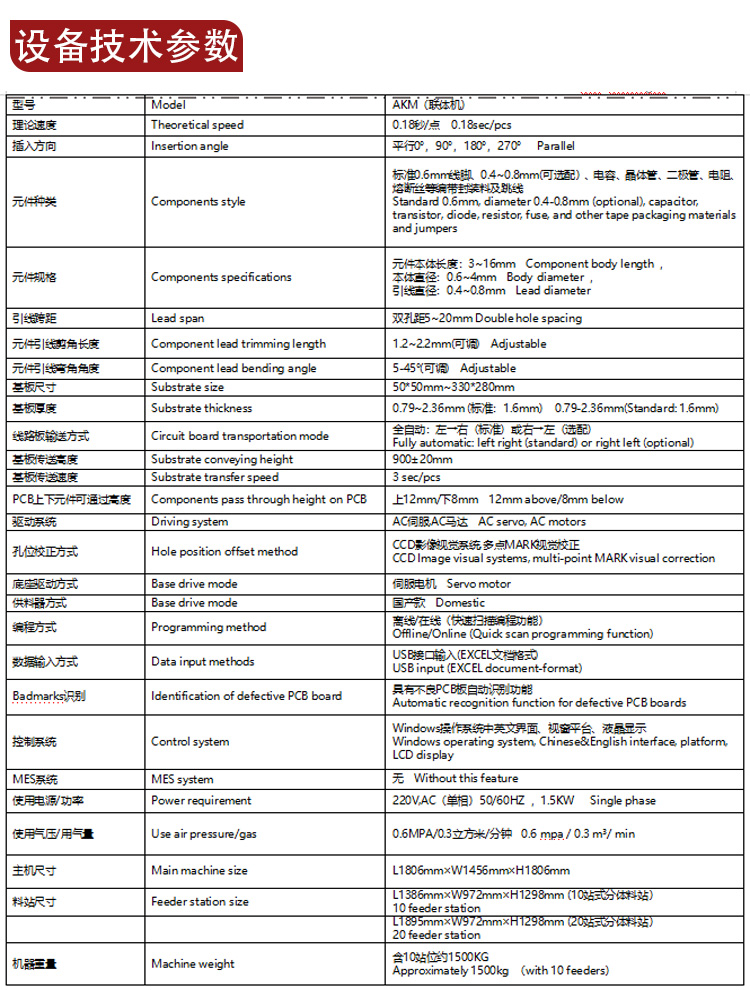

型號

Model

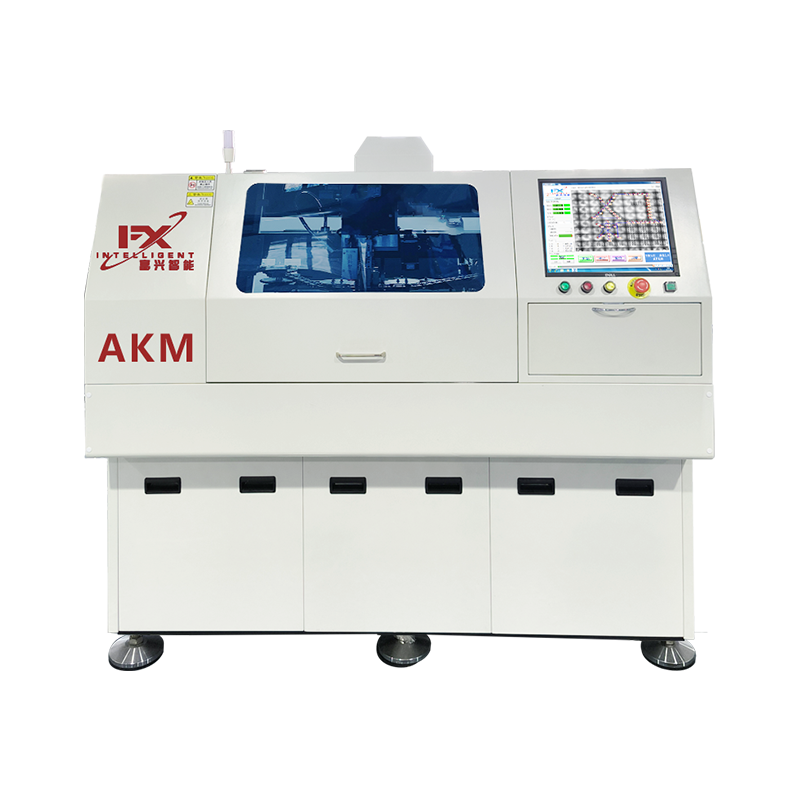

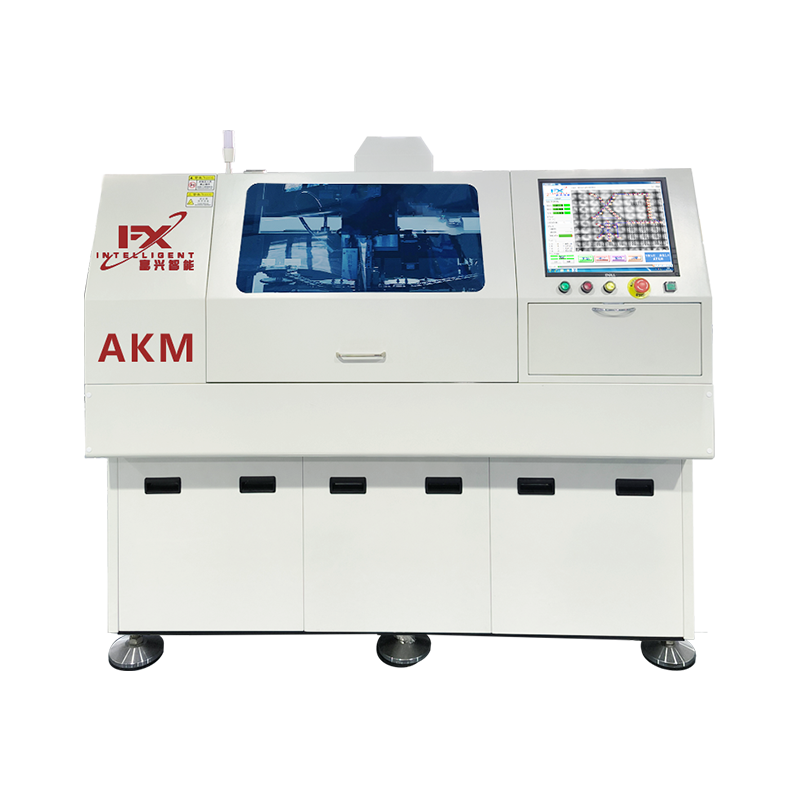

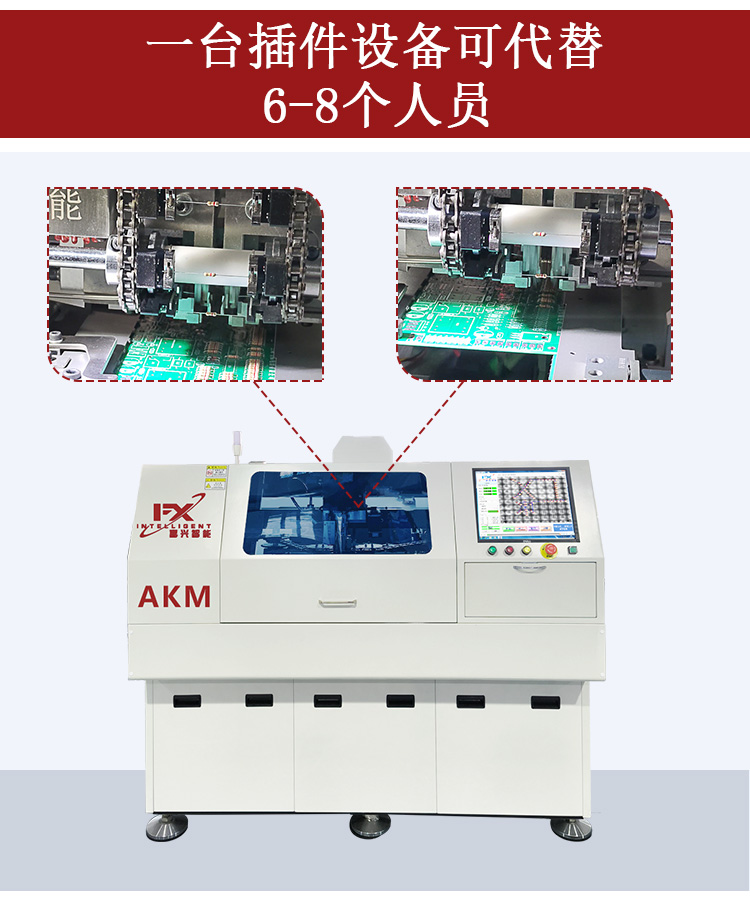

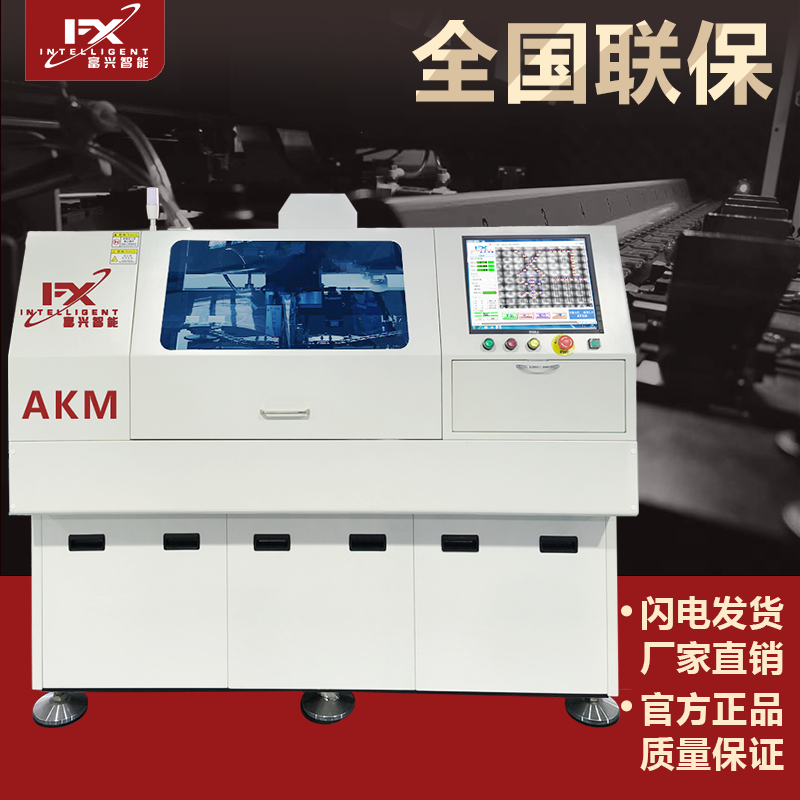

AKM（聯體機）

理論速度

Theoretical speed

0.18秒/點 ?0.18sec/pcs

插入方向

Insertion angle

平行0°，90°，180°，270° ??Parallel

元件種類

Components style

標準0.6mm線腳、0.4~0.8mm(可選配）、電容、晶體管、二極管、電阻、熔斷絲等編帶封裝料及跳線

Standard 0.6mm, diameter 0.4-0.8mm (optional), capacitor, transistor, diode, resistor, fuse, and other tape packaging materials and jumpers

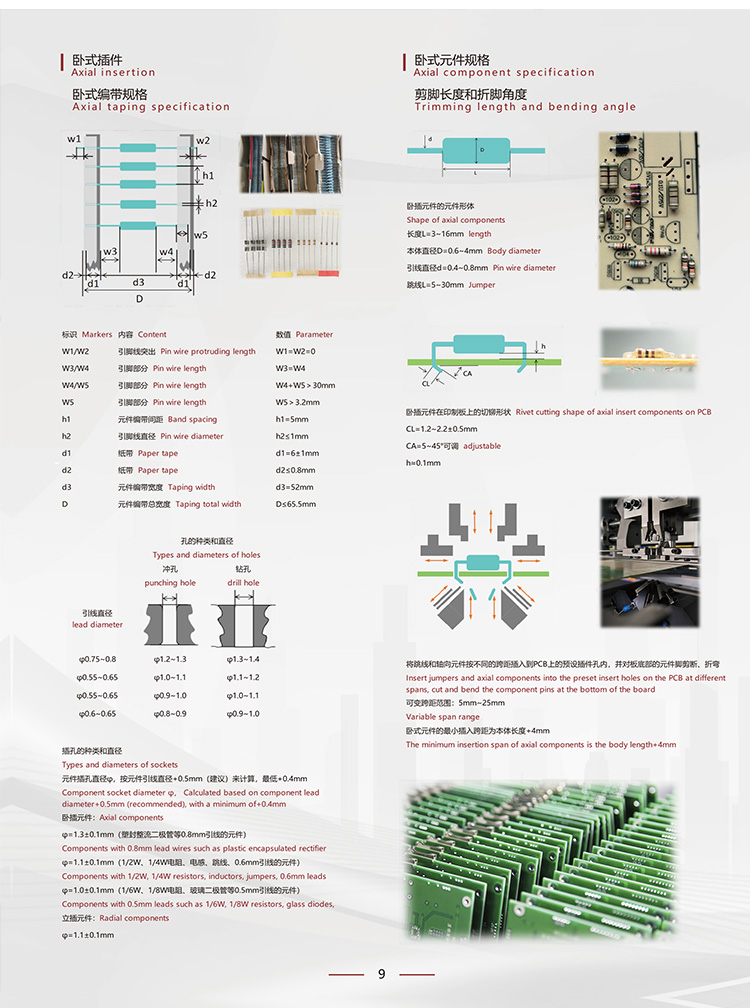

元件規格

Components specifications

元件本體長度：3~16mm ?Component body length?，

本體直徑：0.6~4mm ?Body diameter?，

引線直徑：0.4~0.8mm ?Lead diameter

引線跨距

Lead span

雙孔距5~20mm Double hole spacing

元件引線剪角長度

Component lead trimming length

1.2~2.2mm(可調) ?Adjustable

元件引線彎角角度

Component lead bending angle

5-45°(可調) ?Adjustable

基板尺寸

Substrate size

50*50mm~330*280mm

基板厚度

Substrate thickness

0.79~2.36mm (標準：1.6mm） 0.79-2.36mm(Standard: 1.6mm)

線路板輸送方式

Circuit board transportation mode

全自動：左→右（標準）或右→左（選配）

Fully automatic: left right (standard) or right left (optional)

基板傳送高度

Substrate conveying height

900±20mm

基板傳送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通過高度

Components pass through height on PCB

上12mm/下8mm ?12mm above/8mm below

驅動系統

Driving system

AC伺服,AC馬達 ?AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像視覺系統,多點MARK視覺校正
CCD Image visual systems, multi-point MARK visual correction

底座驅動方式

Base drive mode

伺服電機 ?Servo motor

供料器方式

Base drive mode

國產款 ?Domestic

編程方式

Programming method

離線/在線（快速掃描編程功能） ?
Offline/Online (Quick scan programming function)

數據輸入方式

Data input methods

USB接口輸入(EXCEL文檔格式) ?
USB input (EXCEL document-format)

Badmarks識別

Identification of defective PCB board

具有不良PCB板自動識別功能 ?
Automatic recognition function for defective PCB boards

控制系統

Control system

Windows操作系統中英文界面、視窗平臺、液晶顯示 ??

Windows operating system, Chinese&English interface, platform, LCD display

MES系統

MES system

無 ?Without this feature

使用電源/功率

Power requirement

220V,AC（單相）50/60HZ ，1.5KW ??Single phase

使用氣壓/用氣量

Use air pressure/gas

0.6MPA/0.3立方米/分鐘 ?0.6 mpa / 0.3 m3/ min

主機尺寸

Main machine size

L1806mm×W1456mm×H1806mm

料站尺寸

Feeder station size

L1386mm×W972mm×H1298mm (10站式分體料站）
10 feeder station

?

?

L1895mm×W972mm×H1298mm (20站式分體料站）
20 feeder station

機器重量

Machine weight

含10站位約1500KG
Approximately 1500kg （with 10 feeders）
